尺寸：149.35mm X90.42mm
重量：1.331克左右
体宽；2.39.6毫米
打开位置右侧
入口接头母鲁尔锁
出口端口公鲁尔锁
最大流体压30 psi (2bar)力
运行频率超过300次/分钟。
安装1英寸(25.4毫米)通道
接液部件Delrin®,尼龙，Viton®
粘度范围30,000cps -1,300,000cps

操作理论

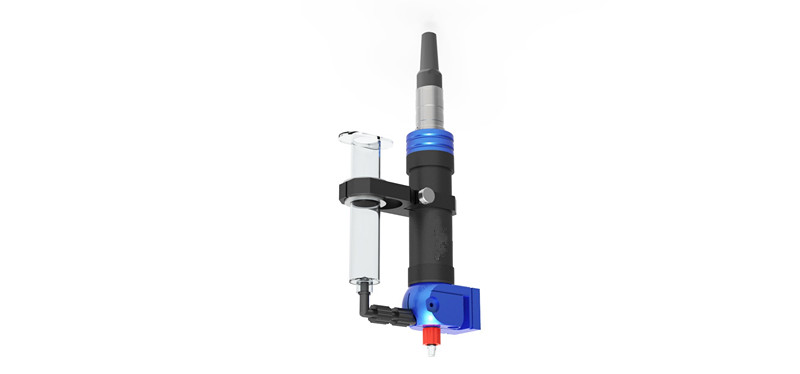

旋转螺杆阀使用旋转进给螺杆原理以正位移动作分配流体。
根据流体的粘度，流体被保持在进气容器(2)中，通常是注射器筒或筒，
在正空气头下，在1至20psi(0.07至1.38bar)之间。由空气管路(1)供应的正空气压力迫使流体从注射器筒(2)进入材料供给路径(3),然后进入供给螺杆室(5)。流体从该点(5)流到分配点(4)并且通过进给方向上的进给螺杆旋转来控制。进给螺杆由直流电机(6)驱动。将DC电压信号施加到DC电动机
(6),将旋转进给螺杆，并且流体将被迫离开分配尖端
(4)。沉积的实际流体取决于分配的流体与基板的粘附。通过反向Z-运动(尖端缩回)实现流体的剪切。当电动机停止时，装置保持原位几分之一秒，(停留时间)以允许最后一滴液体流出分配尖端(4)
